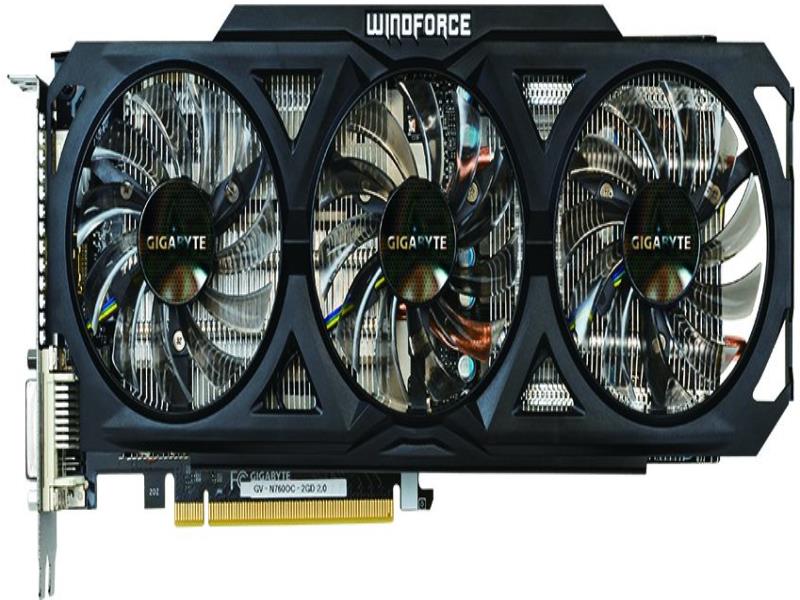

本章发布了技嘉 显卡 GTX 760 GV N760OC 2GD P2002 2GB GDDR5, 256B, 64MX32 REV. 2.0 电路图的维修图纸，可以帮助读者更好地理解整个GIGABYTE显卡电路的工作方式和结构组成，在修复显卡时提供帮助-维修图纸仅供参考。
显卡电路图展示了显卡内部各元件之间的连接关系及信号流向。主要包括以下几个部分：
供电系统：显卡的供电系统是其稳定运行的基础。通常包括三端稳压电路、场效应管稳压电路及开关电路等，通过降压、滤波、稳压等步骤，为GPU等核心元件提供稳定的工作电压和电流。
信号传输：显卡通过PCI-E接口与主板相连，接收CPU送来的图像或视频数据。在内部，这些数据经过GPU处理后，通过显存、视频控制器等元件，最终转换为显示器能够识别的信号。
显示接口：显卡的显示接口（如DVI、HDMI等）将处理好的信号输出给显示器，实现图像的显示。
本章可下载：技嘉 显卡 GTX 760 GV N760OC 2GD P2002 2GB GDDR5, 256B, 64MX32 REV. 2.0 电路图
- 文件格式: PDF;
- 文件页数: 34;
- 文件大小: 1.61MB;
特别声明：如果您正在维修显卡，请确保您具有电子产品维修技能和知识。维修图纸仅供维修参考，个别维修问题还需自身维修经验和常识来解决。
技嘉 显卡 GTX 760 GV N760OC 2GD P2002 2GB GDDR5, 256B, 64MX32 REV. 2.0 电路图预览
GTX 760 GV N760OC 2GD P2002 2GB GDDR5, 256B, 64MX32 REV. 2.0 下载地址
